Ersatzteile für Caminos Madrid Kaminofen

Original Bedienungsanleitung für den Kaminofen Caminos Madrid

Caminos Madrid Bedienungsanleitung Eckdaten:

• Gebrauchsanweisung, Handbuch
• Sobald Sie diesen Artikel bestellt und gezahlt haben, wird Ihnen die original Bedienungsanleitung für den Caminos Madrid per Mail als PDF zugeschickt.
• Bitte haben Sie Verständnis, das es hier keine Möglichkeit der Retour oder Stornierung gibt!

Original Bodenstein hinten A für den Kaminofen Caminos Madrid

Caminos Madrid Bodenstein hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/H/L) 60 mm x 30 mm x 290 mm
• Material Vermiculite

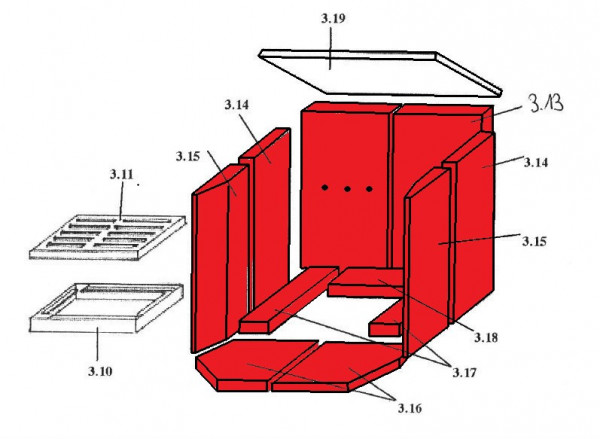

• Position 3.18 in der Explosionszeichnung

Original Bodenstein hinten B für den Kaminofen Caminos Madrid

• Passend für Modelle mit Bohrlöchern in den Rückwandsteinen. Die Seitensteine hinten rechts und links haben keine Bohrungen.

Caminos Madrid Bodenstein hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/H/L) 60 mm x 30 mm x 290 mm
• Material Vermiculite

Original Bodenstein links A für den Kaminofen Caminos Madrid

• Passend für Modelle ohne Bohrlöcher in den Rückwandsteinen. Die Seitensteine hinten rechts und links haben Bohrungen.

Caminos Madrid Bodenstein links Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/H/L) 54 mm x 30 mm x 235 mm
• Material Vermiculite

Original Bodenstein links B für den Kaminofen Caminos Madrid

• Passend für Modelle mit Bohrlöchern in den Rückwandsteinen. Die Seitensteine hinten rechts und links haben keine Bohrungen.

Caminos Madrid Bodenstein links Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/H/L) 54 mm x 30 mm x 235 mm
• Material Vermiculite
• Position 3.17 in der Explosionszeichnung

Original Bodenstein rechts A für den Kaminofen Caminos Madrid

• Passend für Modelle ohne Bohrlöcher in den Rückwandsteinen. Die Seitensteine hinten rechts und links haben Bohrungen.

Caminos Madrid Bodenstein rechts Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/H/L) 54 mm x 30 mm x 235 mm
• Material Vermiculite

Original Bodenstein rechts B für den Kaminofen Caminos Madrid

• Passend für Modelle mit Bohrlöchern in den Rückwandsteinen. Die Seitensteine hinten rechts und links haben keine Bohrungen.

Caminos Madrid Bodenstein rechts Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/H/L) 54 mm x 30 mm x 235 mm
• Material Vermiculite
• Position 3.17 in der Explosionszeichnung

Original Bodenstein vorne links A für den Kaminofen Caminos Madrid

• Passend für Modelle ohne Bohrlöcher in den Rückwandsteinen. Die Seitensteine hinten rechts und links haben Bohrungen.

Caminos Madrid Bodenstein vorne links Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/H/L) 140 mm x 30 mm x 230 mm
• Material Vermiculite
• Position 3.16 in der Explosionszeichnung

Original Bodenstein vorne links B für den Kaminofen Caminos Madrid

• Passend für Modelle mit Bohrlöchern in den Rückwandsteinen. Die Seitensteine hinten rechts und links haben keine Bohrungen.

Caminos Madrid Bodenstein vorne links Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/H/L) 140 mm x 30 mm x 230 mm
• Material Vermiculite

Original Bodenstein vorne rechts A für den Kaminofen Caminos Madrid

• Passend für Modelle ohne Bohrlöcher in den Rückwandsteinen. Die Seitensteine hinten rechts und links haben Bohrungen.

Caminos Madrid Bodenstein vorne rechts Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/H/L) 140 mm x 30 mm x 230 mm
• Material Vermiculite

Original Bodenstein vorne rechts B für den Kaminofen Caminos Madrid

• Passend für Modelle mit Bohrlöchern in den Rückwandsteinen. Die Seitensteine hinten rechts und links haben keine Bohrungen.

Caminos Madrid Bodenstein vorne rechts Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/H/L) 140 mm x 30 mm x 230 mm
• Material Vermiculite

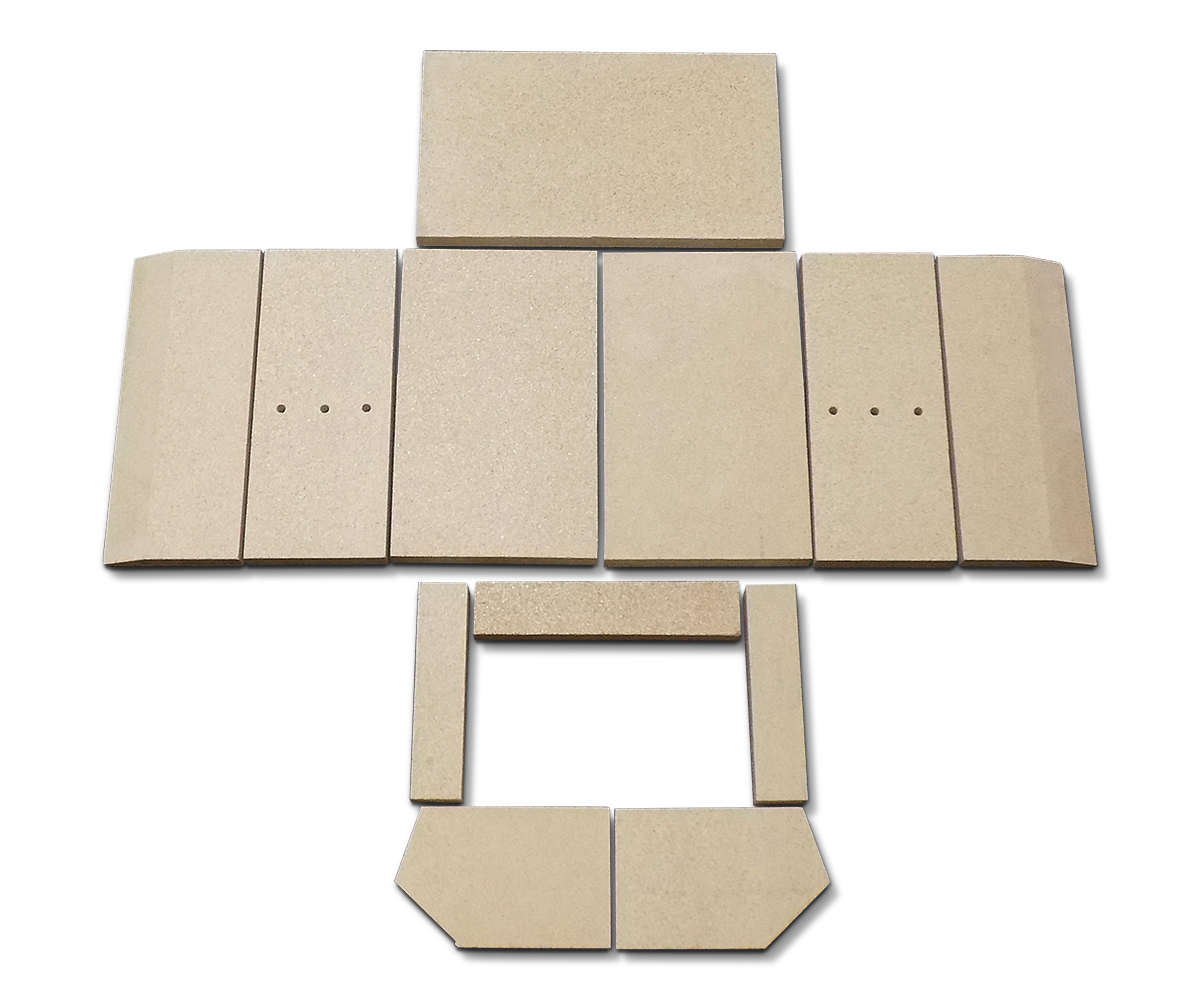

Original Feuerraumauskleidung A für den Kaminofen Caminos Madrid

• Passend für Modelle ohne Bohrlöcher in den Rückwandsteinen. Die Seitensteine hinten rechts und links haben Bohrungen.

• 12-teiliges Set

Caminos Madrid Feuerraumauskleidung Eckdaten:

• 12 Stück
• Feuerraumauskleidung, Brennraumsteine

• Material Vermiculite
• Bodenstein vorne links (230 x 140 x 30 mm), Bodenstein vorne rechts (M230 x 140 x 30 mm)
• Bodenstein links (235 x 54 x 30 mm), Bodenstein rechts (235 x 54 x 30 mm)
• Bodenstein hinten (290 x 60 x 30 mm)
• Seitenstein links vorne (155 x 380 x 30 mm), Seitenstein rechts vorne (155 x 380 x 30 mm)
• Seitenstein links hinten (380 x 150 x 30 mm), Seitenstein rechts hinten (380 x 150 x 30 mm)
• Rückwandstein rechts (380 x 230 x 25 mm), Rückwandstein links (380 x 230 x 25 mm)
• Zugumlenkung (440 x 260 x 25 mm)

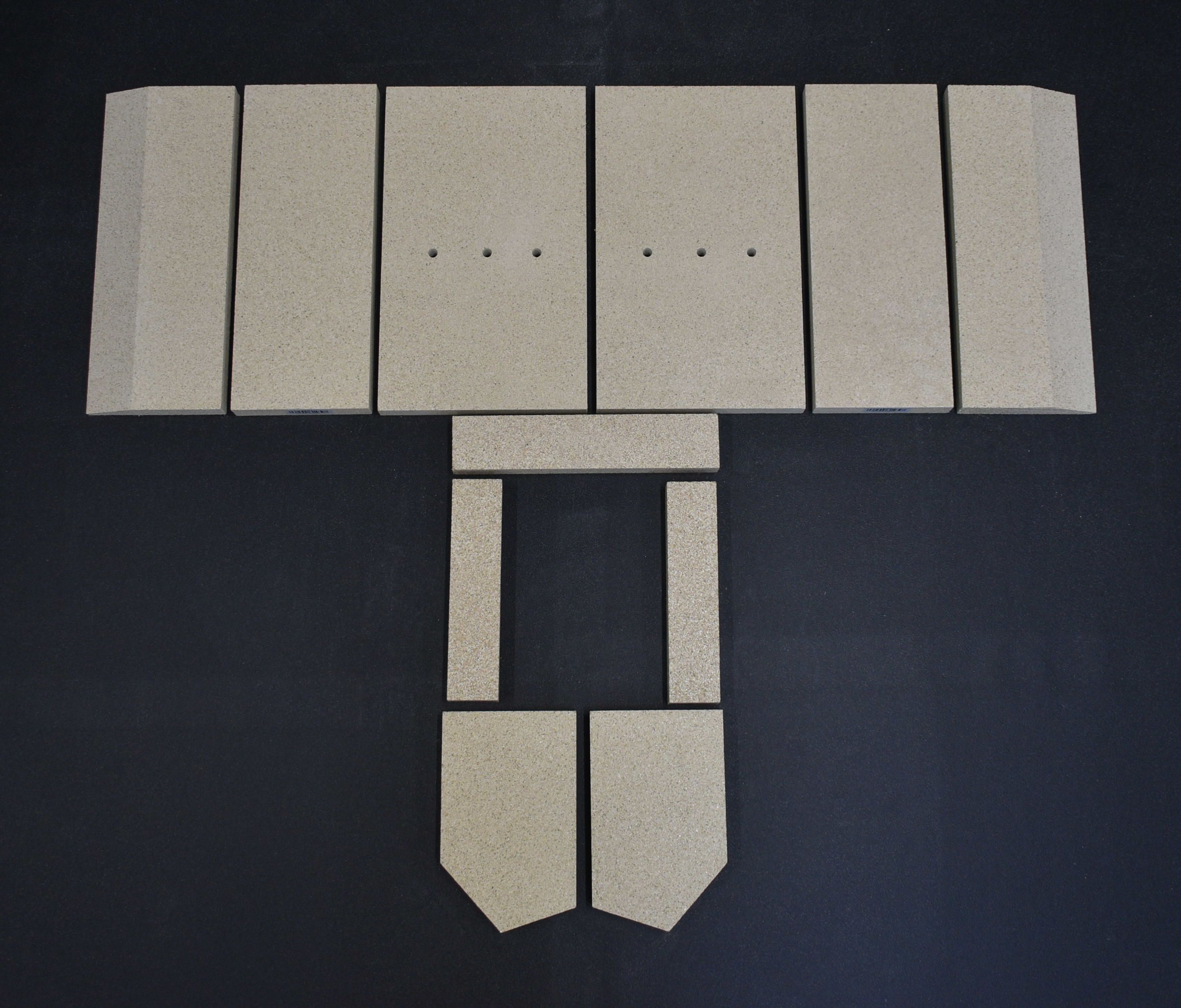

Original Feuerraumauskleidung B für den Kaminofen Caminos Madrid

• Es gibt verschiedene Ausmauerungen für dieses Modell.
• Passend für Modelle mit Bohrlöchern in den Rückwandsteinen. Die Seitensteine hinten rechts und links haben keine Bohrungen.

• 11-teiliges Set

Caminos Madrid Feuerraumauskleidung Eckdaten:

• 13 Stück
• Feuerraumauskleidung, Brennraumsteine

• Material Vermiculite
• Bodenstein vorne links (230 x 140 x 30 mm), Bodenstein vorne rechts (230 x 140 x 30 mm)
• Bodenstein links (235 x 54 x 30 mm), Bodenstein rechts (235 x 54 x 30 mm)
• Bodenstein hinten (290 x 60 x 30 mm)
• Seitenstein links vorne (155 x 380 x 30 mm), Seitenstein rechts vorne (155 x 380 x 30 mm)
• Seitenstein links hinten (380 x 150 x 30 mm), Seitenstein rechts hinten (380 x 150 x 30 mm)
• Rückwandstein rechts (380 x 230 x 25 mm), Rückwandstein links (380 x 230 x 25 mm)

• Zugumlenkung ist nicht enthalten

Original Knopf für Luftregler Primär für den Kaminofen Caminos Madrid

Caminos Madrid Knopf für Luftregler Primär Eckdaten:

• Schalter, Bedienungselement
• Maße (L) 32 mm
• Durchmesser 11 mm

Original Rückwandstein für den Kaminofen Caminos Madrid

Caminos Madrid Rückwandstein Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/H/L) 230 mm x 30 mm x 380 mm
• Material Vermiculite

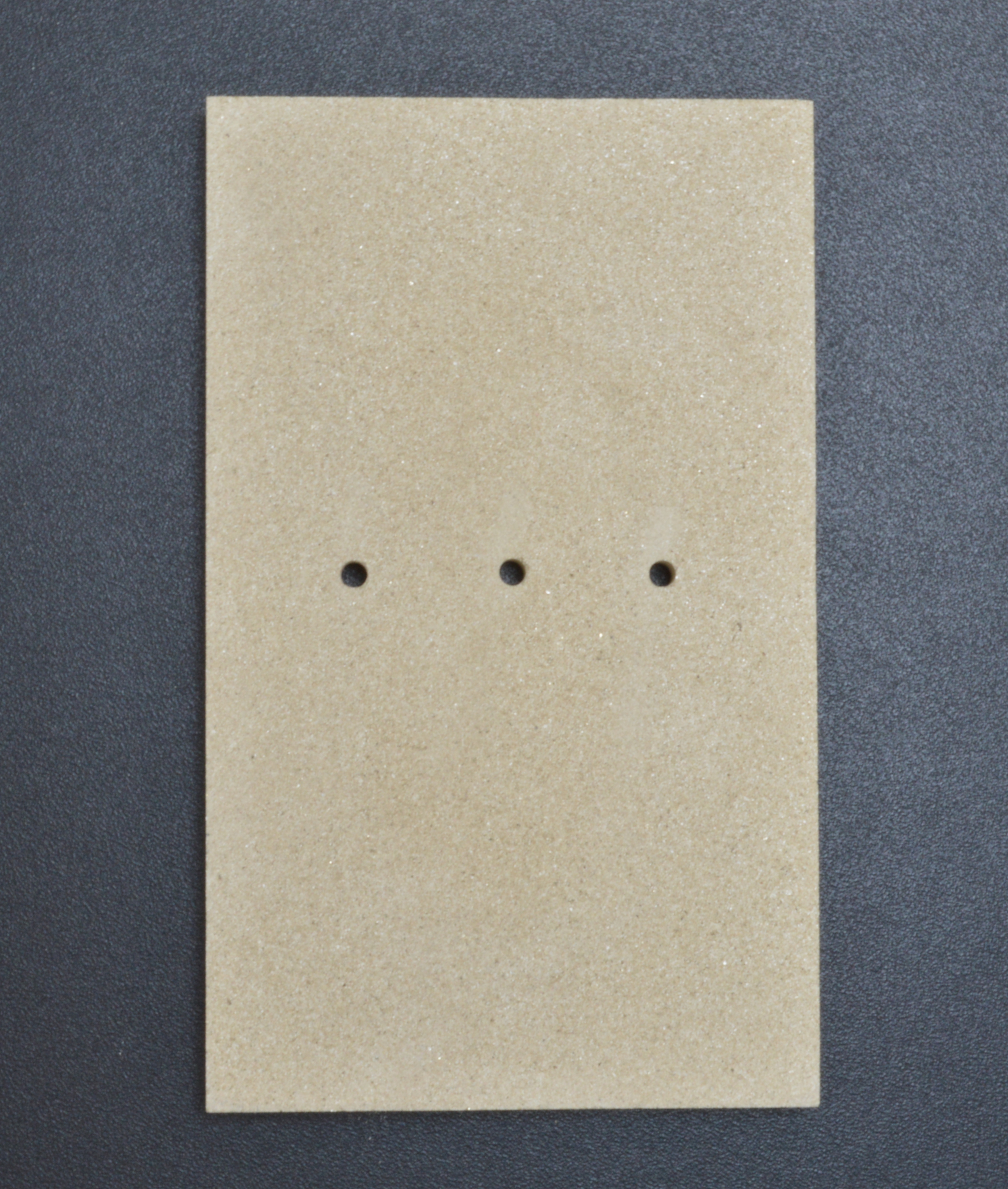

Original Rückwandstein links B für den Kaminofen Caminos Madrid

Caminos Madrid Rückwandstein links Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 230 mm x 380 mm x 25 mm
• Material Vermiculite
• mit Bohrlöcher
• Position 3.13 in der Explosionszeichnung

Original Rückwandstein rechts A für den Kaminofen Caminos Madrid

• Passend für Modelle ohne Bohrlöcher in den Rückwandsteinen. Die Seitensteine hinten rechts und links haben Bohrungen.
• Bitte Maße beachten!

Caminos Madrid Rückwandstein rechts Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/H/L) 230 mm x 25 mm x 380 mm
• Material Vermiculite

Original Rückwandstein rechts B für den Kaminofen Caminos Madrid

Caminos Madrid Rückwandstein rechts Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 230 mm x 380 mm x 25 mm
• Material Vermiculite
• mit Bohrlöcher
• Position 3.13 in der Explosionszeichnung

Original Scheibendichtung für den Kaminofen Caminos Madrid

Caminos Madrid Scheibendichtung Eckdaten:

• Glasdichtung, Dichtschnur
• Flachdichtung
• Maße (B/H) 8 mm x 2 mm
• Länge 2,50 m
• selbstklebend

Original Seitenstein links hinten A für den Kaminofen Caminos Madrid

• Passend für Modelle ohne Bohrlöcher in den Rückwandsteinen. Die Seitensteine hinten rechts und links haben Bohrungen.
• Bitte die Maße beachten!

Caminos Madrid Seitenstein links hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 156 mm x 380 mm x 30 mm
• Material Vermiculite
• Form rechteckig
• mit 3 Bohrungen
• Position 3.14 in der Explosionszeichnung

Original Seitenstein links hinten B für den Kaminofen Caminos Madrid

• Passend für Modelle mit Bohrlöchern in den Rückwandsteinen. Die Seitensteine hinten rechts und links haben keine Bohrungen.
• Bitte Maße beachten!

Caminos Madrid Seitenstein links hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 380 mm x 150 mm x 30 mm
• Material Vermiculite
• ohne Bohrungen
• Position 3.14 in der Explosionszeichnung

Original Seitenstein links vorne A für den Kaminofen Caminos Madrid

• Passend für Modelle ohne Bohrlöcher in den Rückwandsteinen. Die Seitensteine hinten rechts und links haben Bohrungen.
• Bitte Maße beachten!

Caminos Madrid Seitenstein links vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 155 mm x 380 mm x 30 mm
• Material Vermiculite
• mit Abschrägung
• Position 3.15 in der Explosionszeichnung

Original Seitenstein links vorne B für den Kaminofen Caminos Madrid

• Passend für Modelle mit Bohrlöchern in den Rückwandsteinen. Die Seitensteine hinten rechts und links haben keine Bohrungen.
• Bitte Maße beachten!

Caminos Madrid Seitenstein links vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 155 mm x 380 mm x 30 mm
• Material Vermiculite
• mit Abschrägung

Original Seitenstein rechts hinten A für den Kaminofen Caminos Madrid

• Passend für Modelle ohne Bohrlöcher in den Rückwandsteinen. Die Seitensteine hinten rechts und links haben Bohrungen.
• Bitte die Maße beachten!

Caminos Madrid Seitenstein rechts hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 150 mm x 380 mm x 30 mm
• Material Vermiculite
• Form rechteckig
• mit 3 Bohrungen

Original Seitenstein rechts hinten B für den Kaminofen Caminos Madrid

• Passend für Modelle mit Bohrlöchern in den Rückwandsteinen. Die Seitensteine hinten rechts und links haben keine Bohrungen.
• Bitte Maße beachten!

Caminos Madrid Seitenstein rechts hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 380 mm x 150 mm x 30 mm
• Material Vermiculite
• Form rechteckig
• ohne Bohrungen
• Position 3.14 in der Explosionszeichnung

Original Seitenstein rechts vorne A für den Kaminofen Caminos Madrid

• Passend für Modelle ohne Bohrlöcher in den Rückwandsteinen. Die Seitensteine hinten rechts und links haben Bohrungen.
• Bitte Maße beachten!

Caminos Madrid Seitenstein rechts vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 155 mm x 380 mm x 30 mm
• Material Vermiculite
• mit Abschrägung

Original Seitenstein rechts vorne B für den Kaminofen Caminos Madrid

• Passend für Modelle mit Bohrlöchern in den Rückwandsteinen. Die Seitensteine hinten rechts und links haben keine Bohrungen.
• Bitte Maße beachten!

Caminos Madrid Seitenstein rechts vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 155 mm x 380 mm x 30 mm
• Material Vermiculite
• mit Abschrägung

Original Sichtscheibe links für den Kaminofen Caminos Madrid

• Diese Sichtscheibe ist an einer langen Kante angeschrägt

Caminos Madrid Sichtscheibe links Eckdaten:

• Glas, Schauglas
• Maße (B/H/L) 105 mm x 4 mm x 440 mm
• Form flach
• hitzebeständig

Original Sichtscheibe mittig für den Kaminofen Caminos Madrid

• Bitte gleichen Sie die Maße an, da es verschiedene Varianten gibt!

Caminos Madrid Sichtscheibe mittig Eckdaten:

• Glasscheibe, Kaminscheibe
• Maße (B/L/H) 327 mm x 440 mm x 4 mm
• Form flach
• hitzebeständig

Original Sichtscheibe rechts für den Kaminofen Caminos Madrid

• Diese Sichtscheibe ist an einer langen Kante angeschrägt

Caminos Madrid Sichtscheibe rechts Eckdaten:

• Glas, Scheibe
• Maße (B/H/L) 105 mm x 4 mm x 440 mm
• Form flach
• hitzebeständig

Original Türdichtung für den Kaminofen Caminos Madrid

• Für die Montage dieser Dichtschnur wird ein Kleber benötigt.
• Wir empfehlen Dichtungsabbinder, um ein Ausfransen der Enden zu verhindern.

Caminos Madrid Türdichtung Eckdaten:

• Türband, Dichtschnur
• Kordeldichtung
• Länge 3,00 m
• Durchmesser 12 mm

Original Zugumlenkung A für den Kaminofen Caminos Madrid

• Passend für Modelle ohne Bohrlöcher in den Rückwandsteinen. Die Seitensteine hinten rechts und links haben Bohrungen.

Caminos Madrid Zugumlenkung Eckdaten:

• Rauchumlenkung, Umlenkung
• Maße (B/L/H) 440 mm x 260 mm x 25 mm
• Material Vermiculite
• Position 3.19 in der Explosionszeichnung
