Ersatzteile für Caminos Diplomat Kaminofen

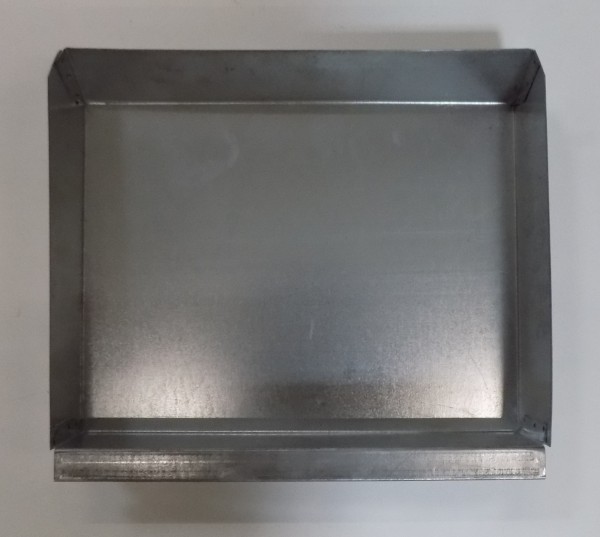

Original Aschekasten für den Kaminofen Caminos Diplomat

Caminos Diplomat Aschekasten Eckdaten:

• Aschebox, Aschetresor
• Maße (B/L/H) 290 mm x 354 mm x 65 mm
• Material Blech

Original Feuerraumauskleidung A für den Kaminofen Caminos Diplomat

• Für dieses Modell gibt es verschiedene Varianten der Feuerraumauskleidung.
• Für Geräte mit 2-teiliger Seitenwand rechts und links.

• 7-teiliges Set

Caminos Diplomat Feuerraumauskleidung Eckdaten:

• 7 Stück
• Feuerraumauskleidung, Brennraumsteine

• Material Vermiculite
• Seitenstein links vorne (460 x 130 x 30 mm), Seitenstein rechts vorne (460 x 130 x 30 mm)
• Seitenstein links hinten (460 x 130 x 30 mm), Seitenstein rechts hinten (460 x 130 x 30 mm)
• Rückwandstein links (370 x 220 x 30 mm), Rückwandstein rechts (370 x 220 x 30 mm)
• Zugumlenkung unten (440 x 70 x 30 mm)

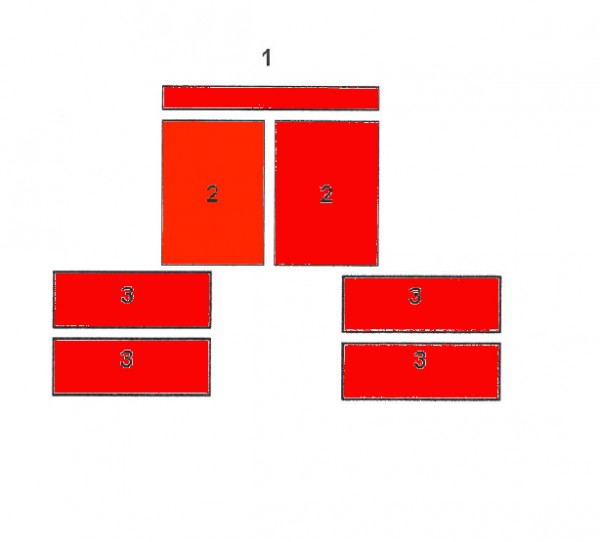

• Position 1, 2 und 3 in der Explosionszeichnung

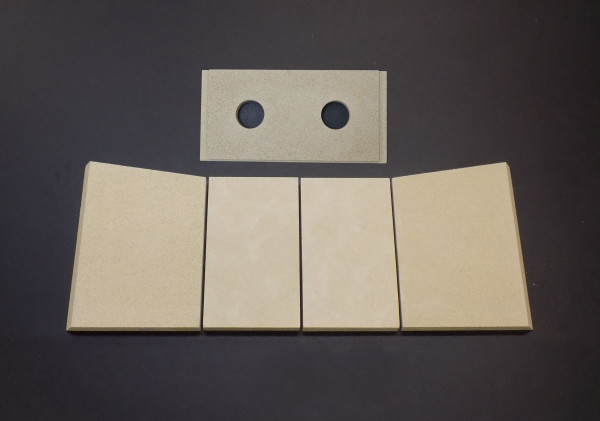

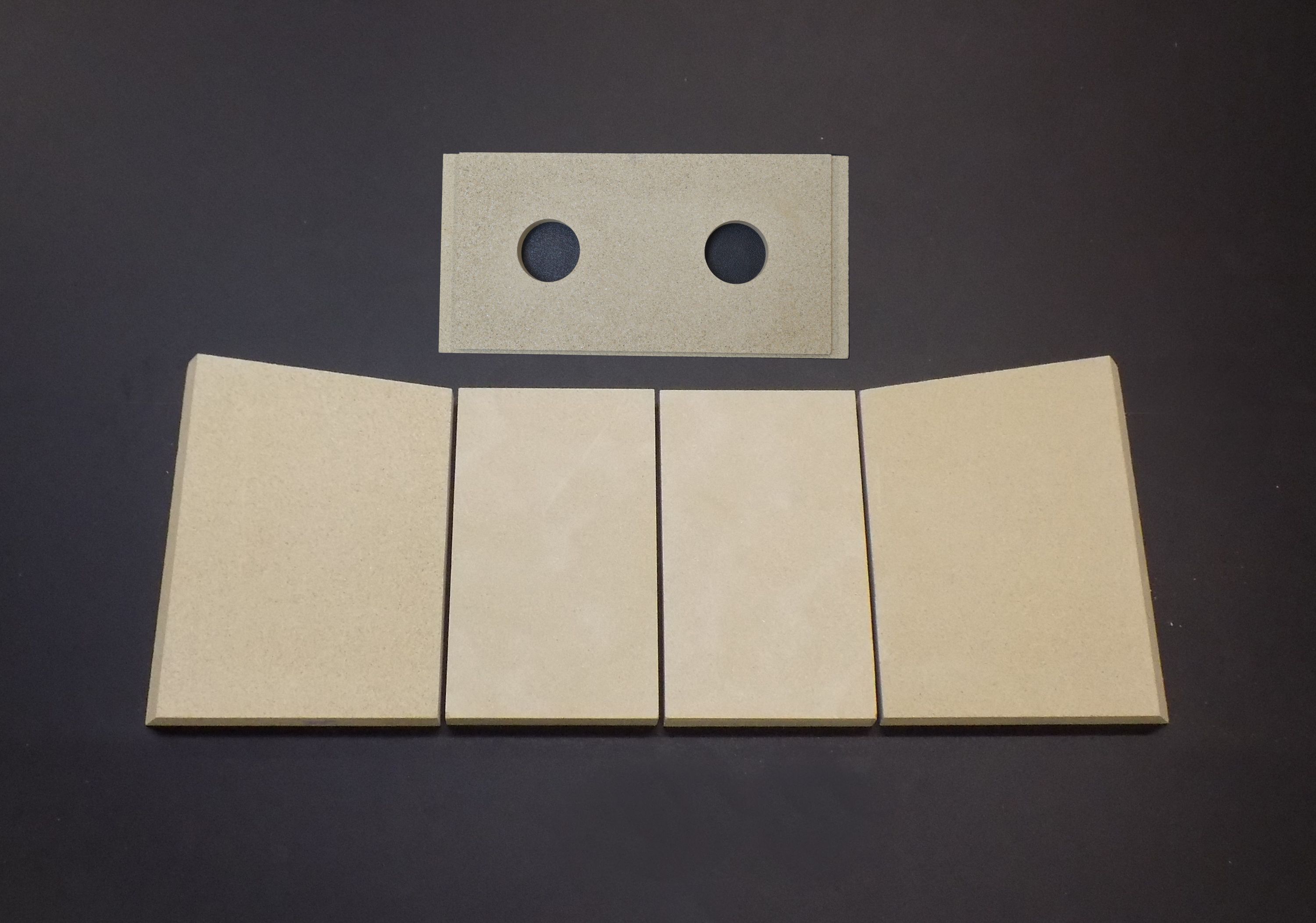

Original Feuerraumauskleidung B für den Kaminofen Caminos Diplomat

• Für dieses Modell gibt es verschiedene Varianten der Feuerraumauskleidung.
• Erfahrungsgemäß für Geräte mit 1-teiliger Seitenwand rechts und links.
• Bei der enthaltenen Zugumlenkung benötigen Sie keinen Halterahmen mehr, da diese auf den stehenden Steinen aufliegt

• 5-teiliges Set

Caminos Diplomat Feuerraumauskleidung Eckdaten:

• 5 Stück
• Feuerraumauskleidung, Brennraumsteine

• Material Vermiculite
• Seitenstein rechts (370 x 302 x 30 mm), Seitenstein links (370 x 302 x 30 mm)
• Rückwandstein rechts (370 x 214 x 30 mm), Rückwandstein links (370 x 214 x 30 mm)
• Zugumlenkung unten (425 x 210 x 30 mm)

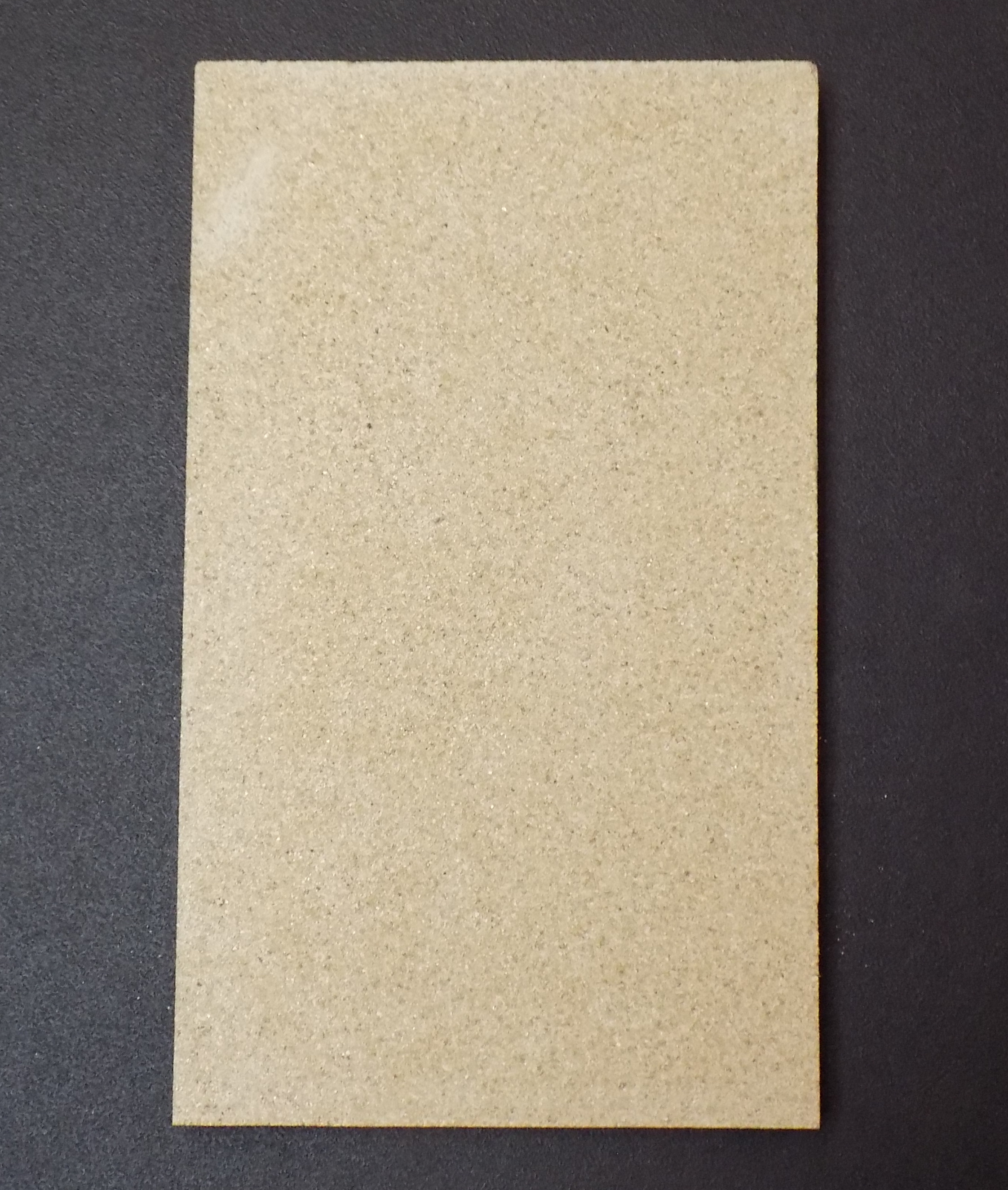

Original Rückwandstein links A für den Kaminofen Caminos Diplomat

• Bitte gleichen Sie die Maße Ihrer Brennraumsteine ab, da es verschiedene Varianten gibt.
• Für Geräte mit 2-teiliger Seitenwand rechts und links.

Caminos Diplomat Rückwandstein links Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/H/L) 220 mm x 30 mm x 370 mm
• Material Vermiculite

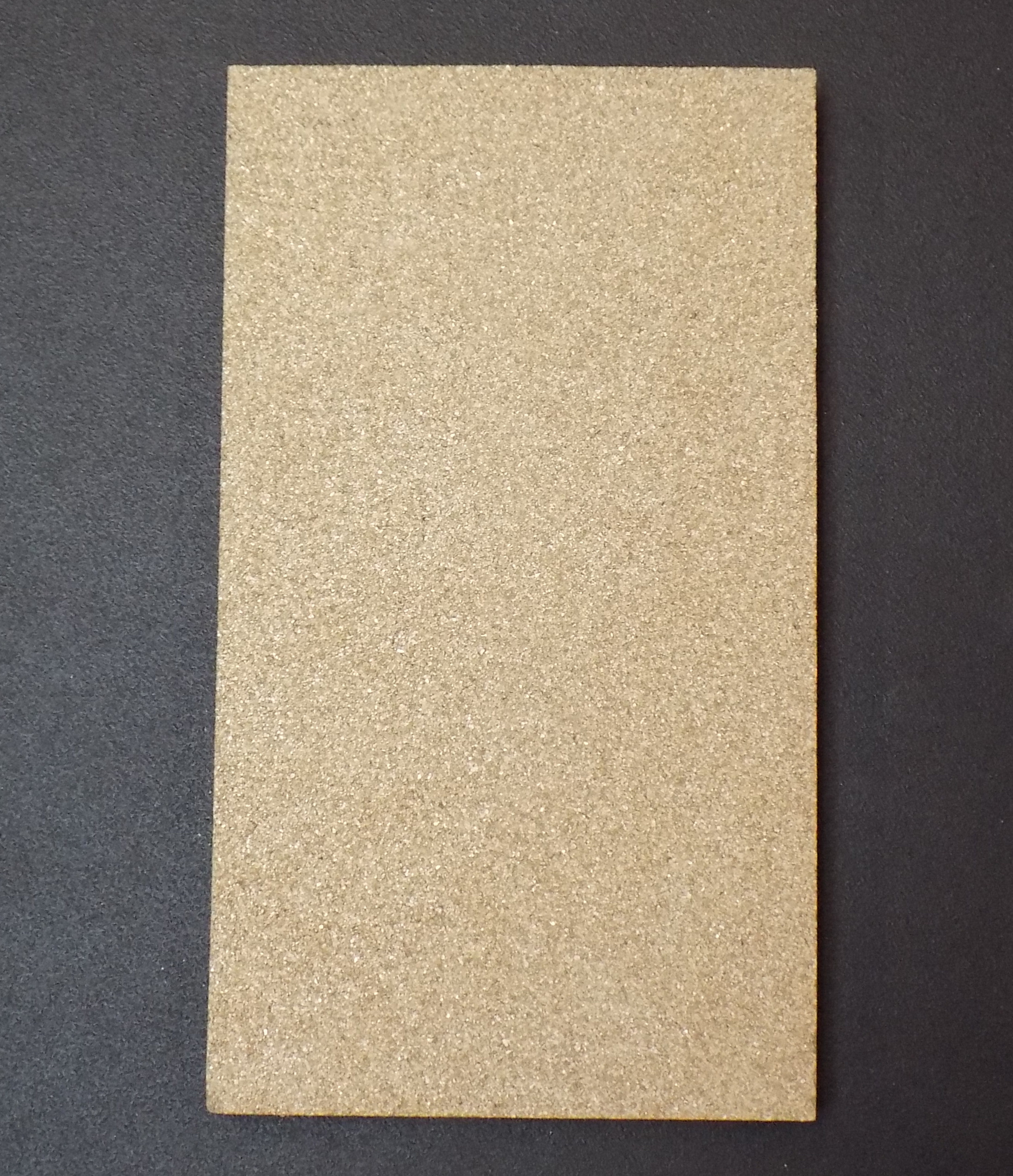

Original Rückwandstein links B für den Kaminofen Caminos Diplomat

• Bitte gleichen Sie die Maße Ihrer Brennraumsteine ab, da es verschiedene Varianten gibt.
• Erfahrungsgemäß für Geräte mit 1-teiliger Seitenwand rechts und links.

Caminos Diplomat Rückwandstein links Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/H/L) 214 mm x 30 mm x 370 mm
• Material Vermiculite

Original Rückwandstein rechts A für den Kaminofen Caminos Diplomat

• Bitte gleichen Sie die Maße Ihrer Brennraumsteine ab, da es verschiedene Varianten gibt.
• Für Geräte mit 2-teiliger Seitenwand rechts und links.

Caminos Diplomat Rückwandstein rechts Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/H/L) 220 mm x 30 mm x 370 mm
• Material Vermiculite

Original Rückwandstein rechts B für den Kaminofen Caminos Diplomat

• Bitte gleichen Sie die Maße Ihrer Brennraumsteine ab, da es verschiedene Varianten gibt.
• Erfahrungsgemäß für Geräte mit 1-teiliger Seitenwand rechts und links.

Caminos Diplomat Rückwandstein rechts Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/H/L) 214 mm x 30 mm x 370 mm
• Material Vermiculite

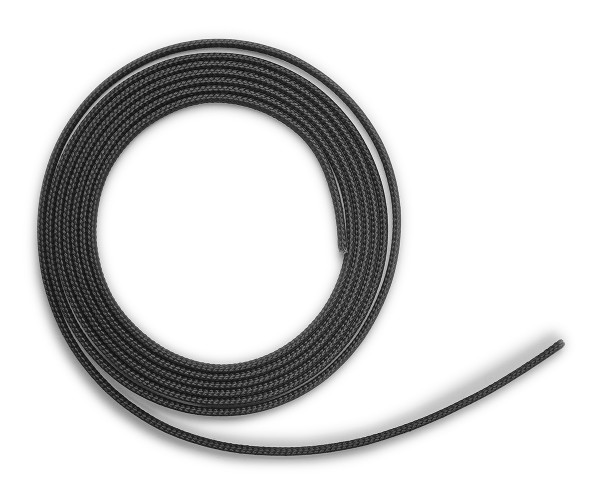

Original Scheibendichtung für den Kaminofen Caminos Diplomat

Caminos Diplomat Scheibendichtung Eckdaten:

• Glasdichtung, Glasband
• Flachdichtung
• Maße (B/H) 8 mm x 2 mm
• Länge 3,00 m
• selbstklebend

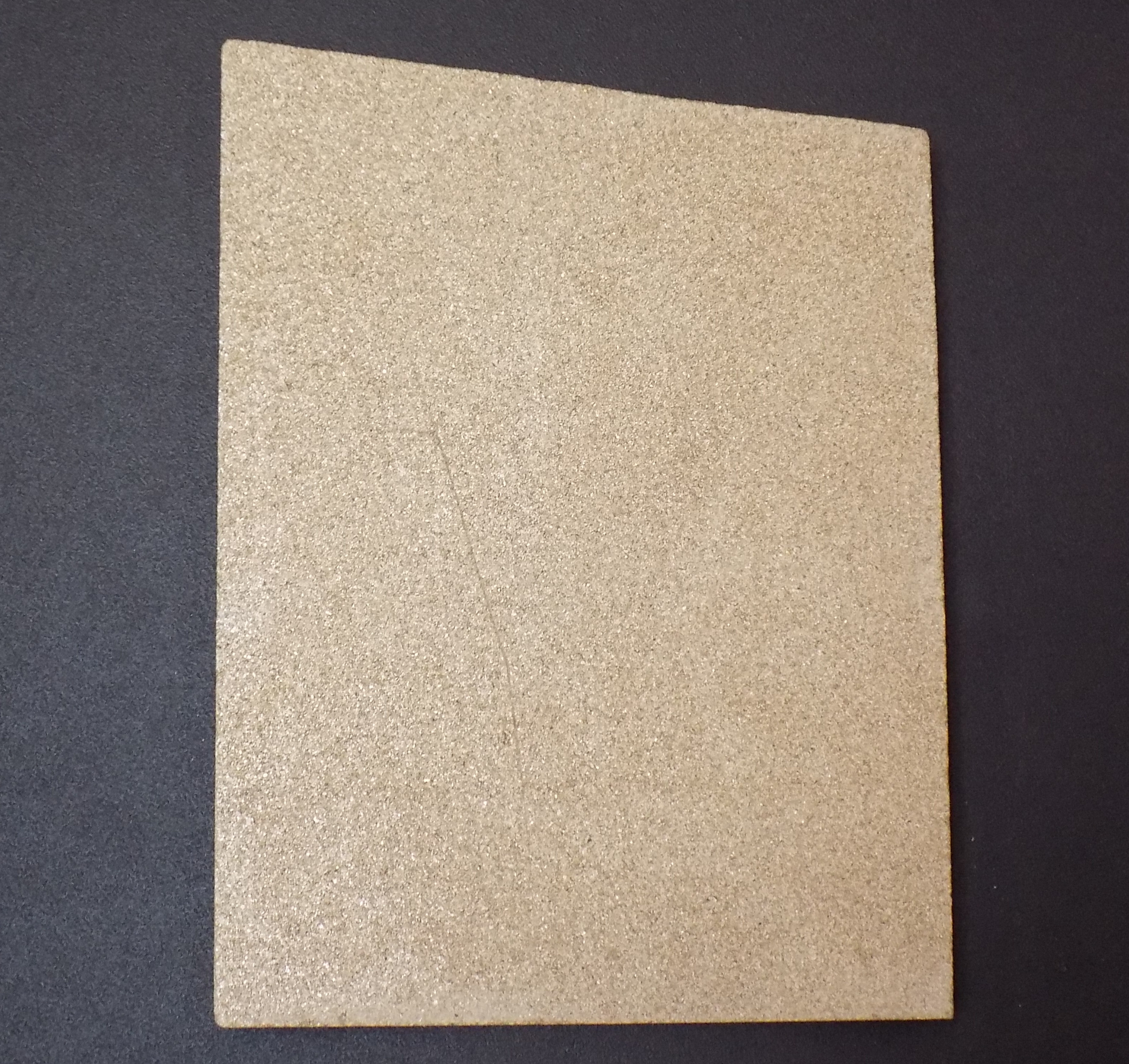

Original Seitenstein links B für den Kaminofen Caminos Diplomat

• Bitte gleichen Sie die Maße Ihrer Brennraumsteine ab, da es verschiedene Varianten gibt.
• Erfahrungsgemäß für Geräte mit 1-teiliger Seitenwand rechts und links.

Caminos Diplomat Seitenstein links Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 274/302 mm x 370/417 mm x 30 mm
• Material Vermiculite
• Position 20 in der Explosionszeichnung

Original Seitenstein links hinten A für den Kaminofen Caminos Diplomat

• Bitte gleichen Sie die Maße Ihrer Brennraumsteine ab, da es verschiedene Varianten gibt.
• Für Geräte mit 2-teiliger Seitenwand rechts und links.

Caminos Diplomat Seitenstein links hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 130 mm x 460 mm x 30 mm
• Material Vermiculite
• Position 3 in der Explosionszeichnung

Original Seitenstein links vorne A für den Kaminofen Caminos Diplomat

• Bitte gleichen Sie die Maße Ihrer Brennraumsteine ab, da es verschiedene Varianten gibt.
• Für Geräte mit 2-teiliger Seitenwand rechts und links.

Caminos Diplomat Seitenstein links vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 130 mm x 460 mm x 30 mm
• Material Vermiculite
• Position 3 in der Explosionszeichnung

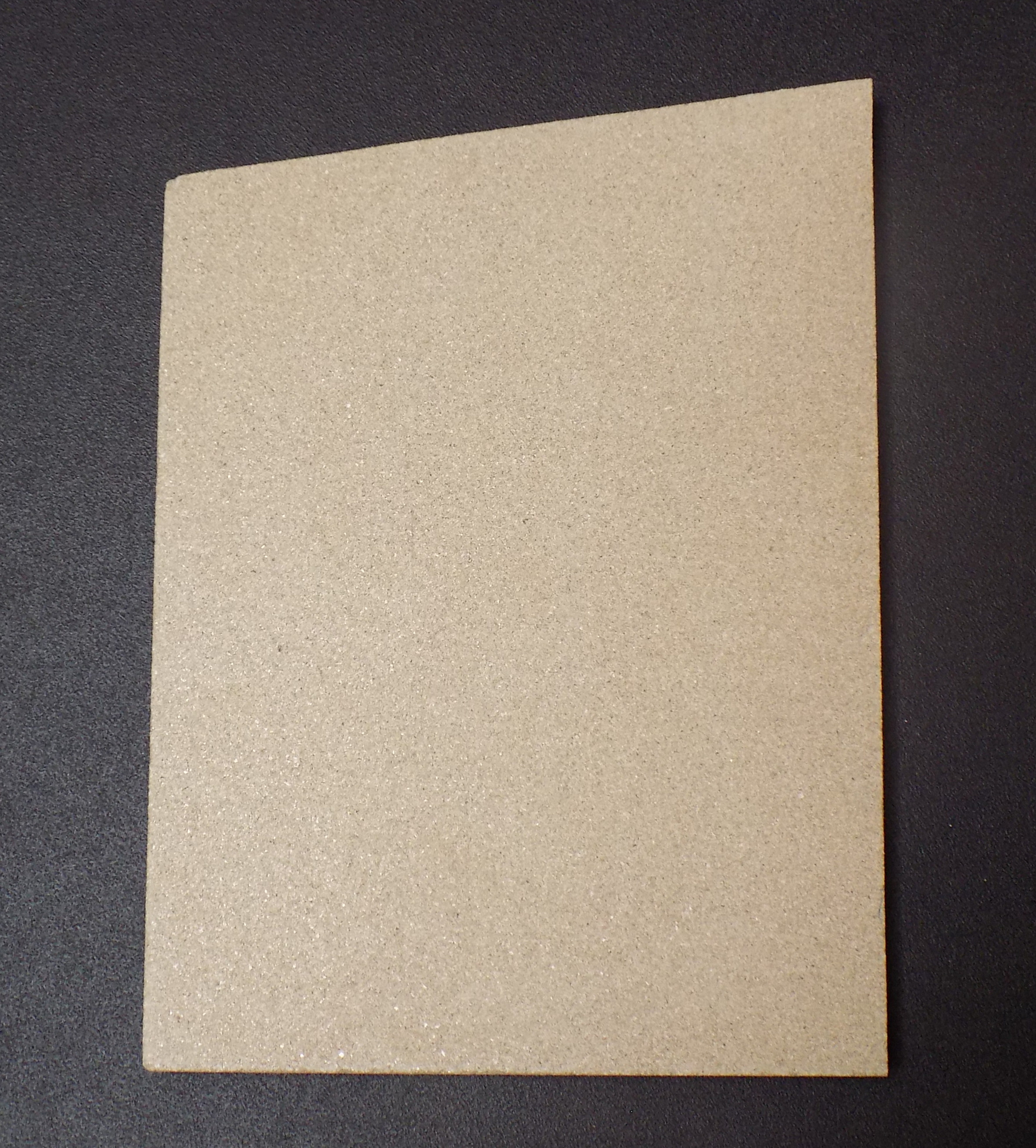

Original Seitenstein rechts B für den Kaminofen Caminos Diplomat

• Bitte gleichen Sie die Maße Ihrer Brennraumsteine ab, da es verschiedene Varianten gibt.
• Erfahrungsgemäß für Geräte mit 1-teiliger Seitenwand rechts und links.

Caminos Diplomat Seitenstein rechts Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 274/302 mm x 370/417 mm x 30 mm
• Material Vermiculite

Original Seitenstein rechts hinten A für den Kaminofen Caminos Diplomat

• Bitte gleichen Sie die Maße Ihrer Brennraumsteine ab, da es verschiedene Varianten gibt.
• Für Geräte mit 2-teiliger Seitenwand rechts und links.

Caminos Diplomat Seitenstein rechts hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 130 mm x 460 mm x 30 mm
• Material Vermiculite
• Position 3 in der Explosionszeichnung

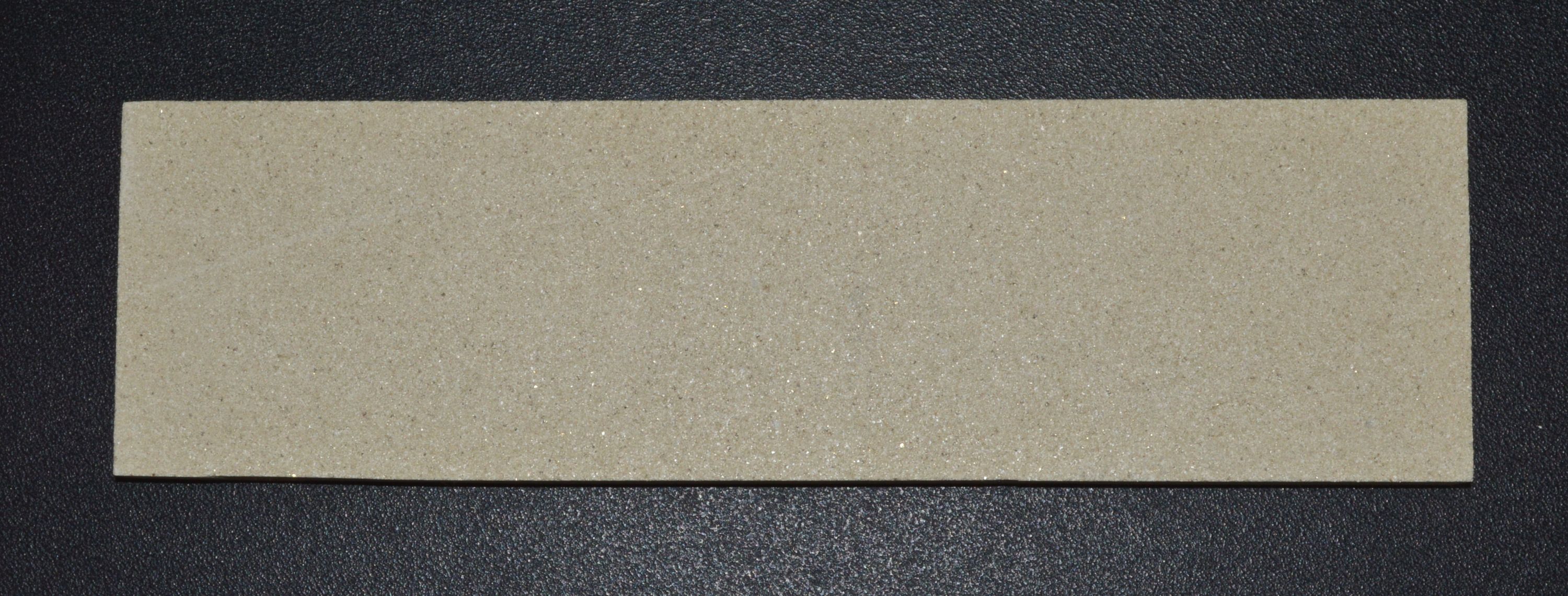

Original Seitenstein rechts vorne A für den Kaminofen Caminos Diplomat

• Bitte gleichen Sie die Maße Ihrer Brennraumsteine ab, da es verschiedene Varianten gibt.
• Für Geräte mit 2-teiliger Seitenwand rechts und links.

Caminos Diplomat Seitenstein rechts vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 130 mm x 460 mm x 30 mm
• Material Vermiculite
• Position 3 in der Explosionszeichnung

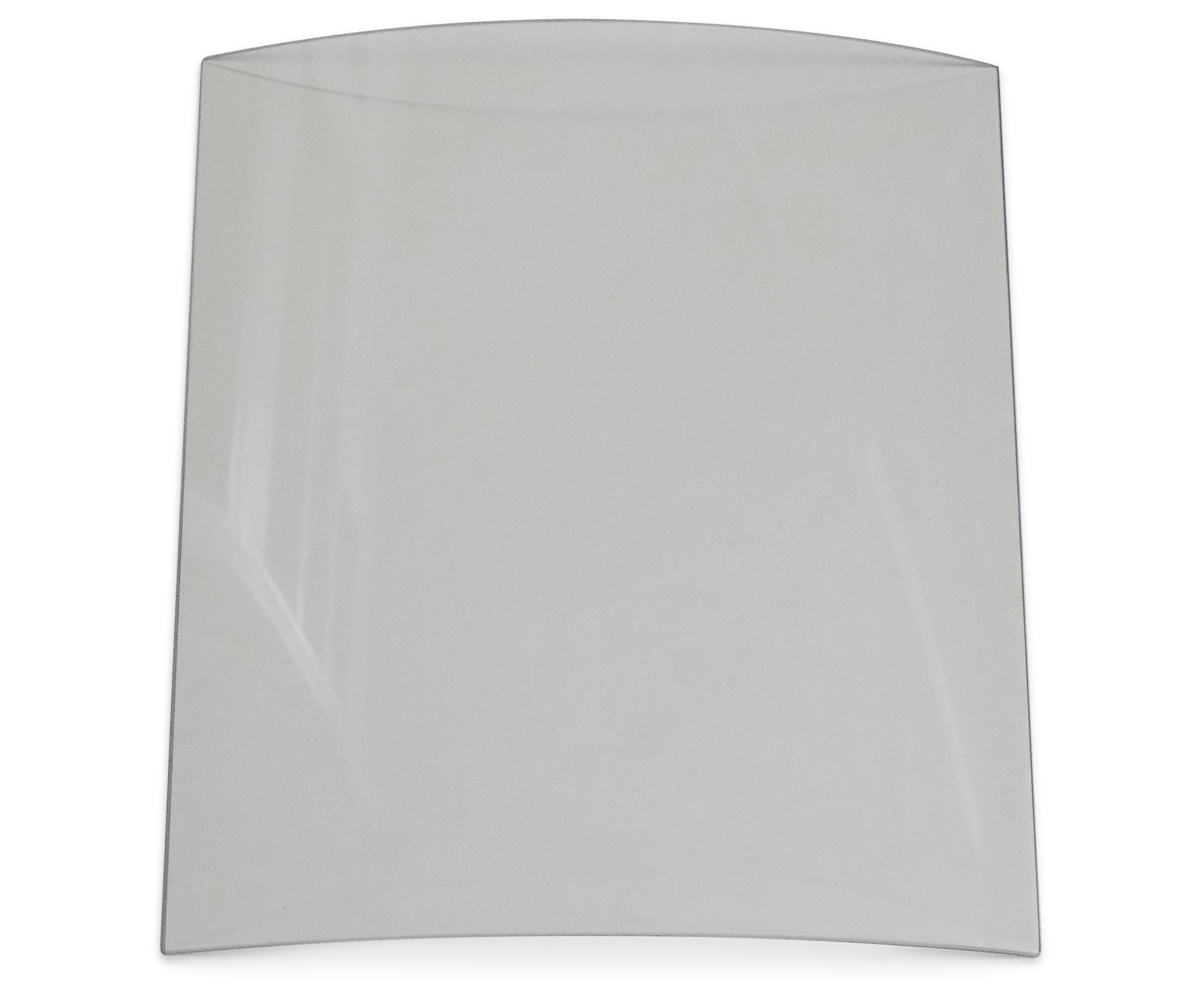

Original Sichtscheibe für den Kaminofen Caminos Diplomat

Caminos Diplomat Sichtscheibe Eckdaten:

• Glaskeramik, Schauglas
• Maße (B/H/L) 395 mm x 4 mm x 448 mm
• Bogenlänge 422 mm
• Form gebogen
• hitzebeständig

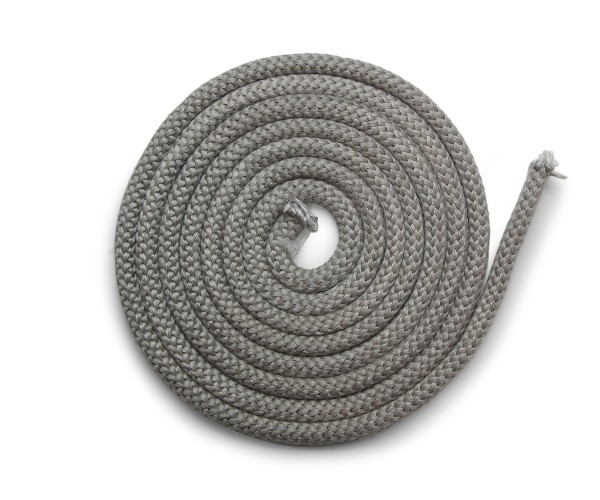

Original Türdichtung für den Kaminofen Caminos Diplomat

• Für die Montage dieser Dichtschnur wird ein Kleber benötigt.
• Wir empfehlen Dichtungsabbinder, um ein Ausfransen der Enden zu verhindern.

Caminos Diplomat Türdichtung Eckdaten:

• Dichtschnur, Dichtung
• Kordeldichtung
• Länge 3,00 m
• Durchmesser 12 mm

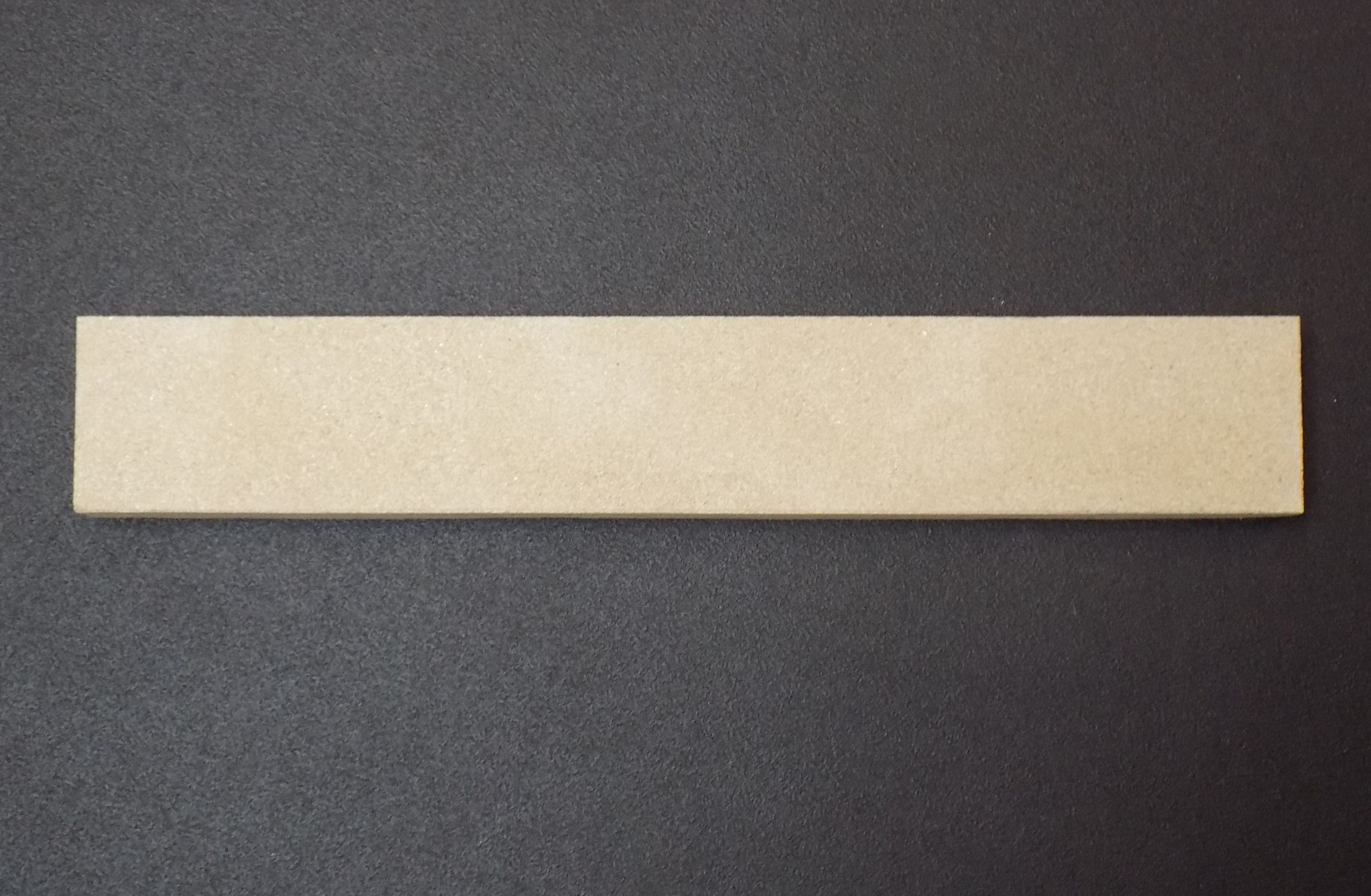

Original Zugumlenkung unten A für den Kaminofen Caminos Diplomat

• Bitte gleichen Sie die Maße Ihrer Brennraumsteine ab, da es verschiedene Varianten gibt.
• Für Geräte mit 2-teiliger Seitenwand rechts und links.

Caminos Diplomat Zugumlenkung unten Eckdaten:

• Rauchumlenkung, Umlenkung
• Maße (B/L/H) 440 mm x 70 mm x 30 mm
• Material Vermiculite
• Position 1 in der Explosionszeichnung

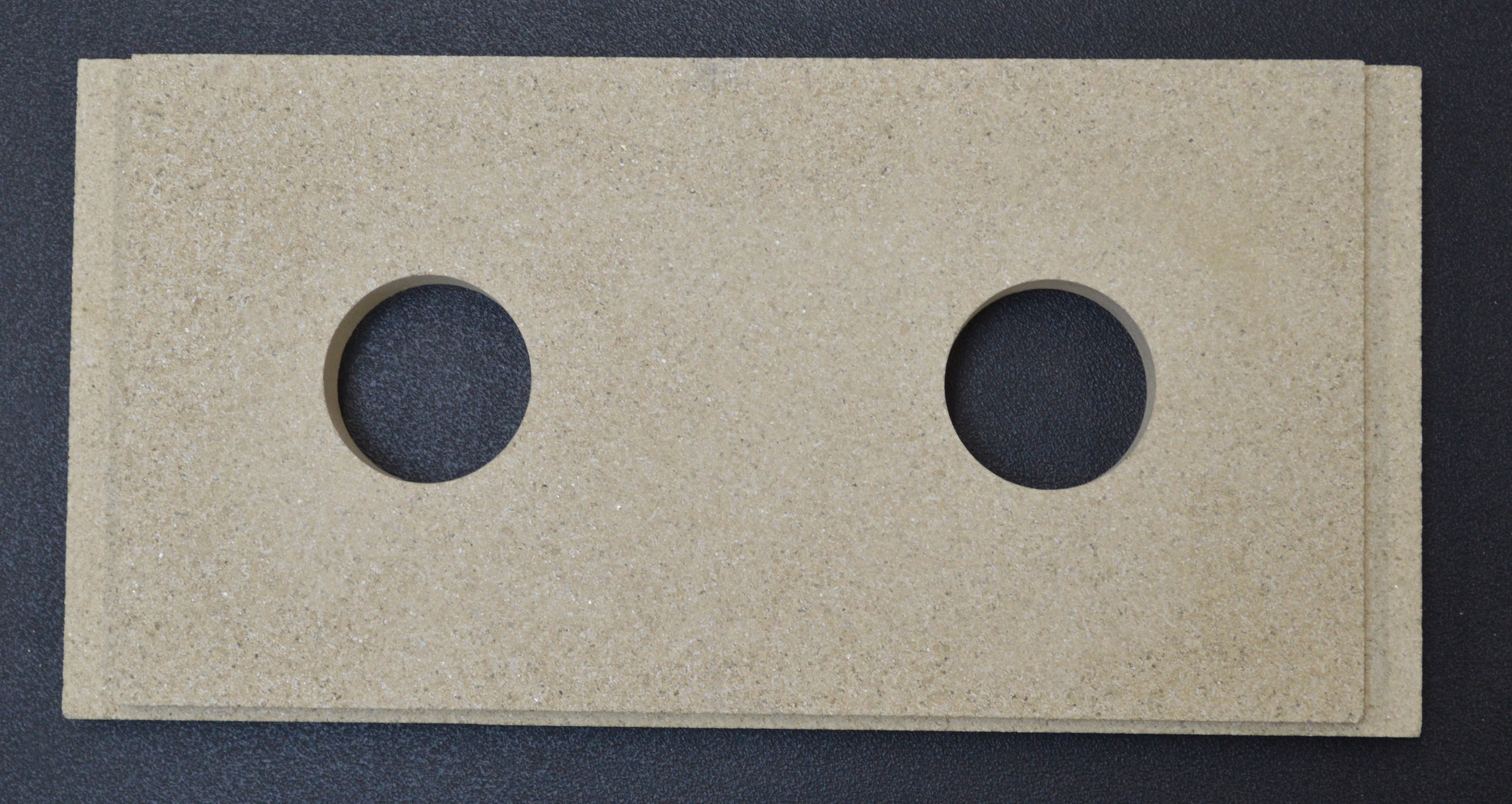

Original Zugumlenkung unten B für den Kaminofen Caminos Diplomat

• Bei dieser Zugumlenkung benötigen Sie keinen Halterahmen mehr, da diese auf den stehenden Steinen aufliegt
• Erfahrungsgemäß für Geräte mit 1-teiliger Seitenwand rechts und links.

Caminos Diplomat Zugumlenkung unten Eckdaten:

• Rauchgasumlenkung, Umlenkung
• Maße (B/L/H) 425 / 388 mm x 210 mm x 30 mm
• Material Vermiculite
• mit zwei Bohrlöchern
• Position 11 in der Explosionszeichnung
